生物反应器放大中的剪切力评估与工艺稳健性构建

在生物制药领域，将实验室规模的细胞培养工艺成功放大至生产规模，是实现抗体等生物药物产业化的重要技术瓶颈。这一过程并非简单的几何比例放大，而是涉及流体力学、传质传热与细胞生物学的复杂系统工程^【1】。其中，如何评估并控制剪切力对细胞的潜在损伤，是确保放大过程中细胞健康、产物质量一致性的核心挑战。本文结合相关文献，系统探讨基于剪切力评估的生物反应器放大策略。

放大的核心矛盾：均一性与剪切应力

建立跨规模的细胞培养工艺，首先需要维持pH、温度和溶解氧等与规模无关的参数恒定。然而，搅拌转速和通气速率等参数的影响是非线性的，且与规模密切相关^【2】。放大的核心矛盾在于：既要提供足够的混合与传质（通常需要更高的能量输入），又要避免过高的剪切应力对脆弱的哺乳动物细胞造成损伤。

剪切力主要来源于搅拌桨旋转输入的机械能和通气产生的气泡运动。研究表明，哺乳动物细胞体积大且无细胞壁，对剪切力高度敏感^【1】。搅拌桨将动能传递给培养液，这部分能量最终以热的形式耗散，并在流体中产生速度梯度，其大小与能量耗散率成正比。因此，能量耗散率常被用作评估剪切力的代理指标，并作为工艺放大的关键考量因素^【2】。

搅拌相关剪切力的多维度评估

对搅拌产生的剪切力进行量化评估，不能依赖单一参数，而需从全局到局部进行多维度分析。

平均能量输入（P/V）：经典但局限的全局指标

功率每体积是最广泛使用的放大策略之一。为保证细胞健康，生物反应器通常在不超过50W/m³的P/V下运行。然而，P/V是一个全局平均值，掩盖了反应器内部的剪切力分布不均。研究表明，高达70.5%的搅拌功率消耗在桨叶附近的局部区域内，这意味着细胞在该区域经历的剪切力远高于基于P/V计算的平均值^【1，2】。

局部剪切力评估：

洞察异质性的关键

鉴于P/V的局限性，评估局部剪切力至关重要。桨区最大能量耗散率能更准确地反映细胞在搅拌桨附近所承受的最大能量输入。搅拌桨叶尖线速度是另一个常用参数，过高的线速度（通常建议维持在1.5m/s以下）可能导致细胞损伤^【2】。柯尔莫哥洛夫微涡尺度是从湍流微结构角度评估剪切损伤的深刻指标。当最小的涡的尺寸小于或等于细胞尺寸（哺乳动物细胞通常小于20μm）时，涡流施加的应力足以损伤细胞。因此，工艺设计应确保微涡尺度大于20μm^【2】。

通气相关剪切力的系统分析

通气不仅提供氧气，其产生的气泡也是剪切力的重要来源。事实上，早在20世纪80年代，人们就发现鼓泡带来的剪切力远远高于搅拌带来的剪切力^【1】。

气泡生成与上升阶段

气体入口/分布器孔口气速过高（>30m/s）会直接损伤细胞^【1，2】。应控制小孔雷诺数＜2000，以避免进入不利的喷射流态^【2】。气泡上升时，其后部会携带一个“尾涡”，此处能量耗散形成的微涡尺度若小于细胞尺寸，也会造成伤害^【2】。

气泡破裂阶段：

细胞损伤的主要环节

研究表明，生物反应器中大部分细胞死亡源于气泡在液面破裂时产生的剪切力。气泡破裂时，其液膜中携带的细胞被剧烈撕扯。模拟气泡破裂过程，发现其会带来10⁸W/m³级别的高剪切力。现代培养基中添加的Pluronic F68等表面活性剂，可以避免细胞吸附在气泡上，从而在气泡破裂时保护细胞。实验显示，添加Pluronic F68后，细胞死亡被完全抑制^【1】。

构建以细胞健康为中心的剪切力设计空间

传统的P/V和体积通气速率（VVM）虽然操作简便，但均忽略了局部剪切异质性对细胞健康的关键影响。因此，现代生物工艺开发需要建立一个更全面的“剪切力设计空间”。

这一设计空间应整合多维度评估工具：

全局约束如设定P/V上限（如50W/m³）；
局部与微观约束如控制叶尖线速度（<1.5m/s）、气泡入口速度（<30m/s）、小孔雷诺数（<2000），并确保微涡尺度大于细胞尺寸（>20μm）；
气泡破裂风险管理则通过选择分布器类型和添加保护剂来实现^【2】。

在应用这一设计空间时，必须进行权衡分析。降低搅拌转速可以减少剪切力，但可能牺牲混合效率和氧传递速率；降低通气速率可以减少气泡相关损伤，但同样会影响氧传递和二氧化碳的脱除^【2】。特别是二氧化碳积累，是反应器放大中经常遇到的问题。氧气和二氧化碳在培养基中的溶解度相差一个数量级，因此供氧和去除二氧化碳常出现失衡。研究显示，微泡分布器虽传氧效率高，但其二氧化碳去除能力的不足会限制细胞密度^【1】。


图1：细胞耐受度原则策略^【1】

以本质参数为中心的放大原则

鉴于不同反应器间的操作参数可比性差，^【1】建议使用基本参数（本质参数）来实现不同体积和类型反应器间的对比。成功的反应器放大需要进行两重研究：一是了解细胞对各个本质参数的耐受度；二是了解各个操作条件（表观参数）对本质参数的影响^【1】。

利用缩小模型研究细胞耐受度至关重要。例如，通过模拟高剪切力环境，CHO细胞在抗体生产中的糖基化对剪切力最敏感。在剪切力强度高于7.0×10⁴ W/m³时，抗体的糖基化会发生明显变化，G0糖型的比例下降，而G1和G2糖型的比例上升^【1】。这一发现表明，即使剪切力不足以影响细胞生长和抗体产量，也可能影响产品质量。

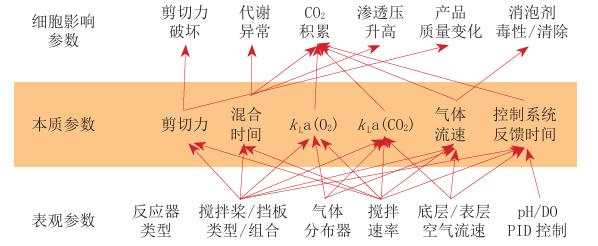

图2：以本质参数为中心的反应器的放大原则^【1】

成功放大细胞培养生物反应器工艺，要求工程师超越简单的几何相似和参数恒等原则，深入理解并量化剪切力的产生机制及其对细胞的影响^【2】。通过综合运用从平均P/V到局部能量耗散率，从宏观叶尖速度到微观涡流尺度，从气泡生成到破裂的全流程分析工具，可以构建一个以保护细胞健康为核心、同时满足工艺传质需求的稳健设计空间^【2】。随着实验手段和计算能力的提高，以及对细胞代谢和信号调控网络了解的深入，反应器放大研究将迎来新发展，使工艺放大更有依据性^【1】。

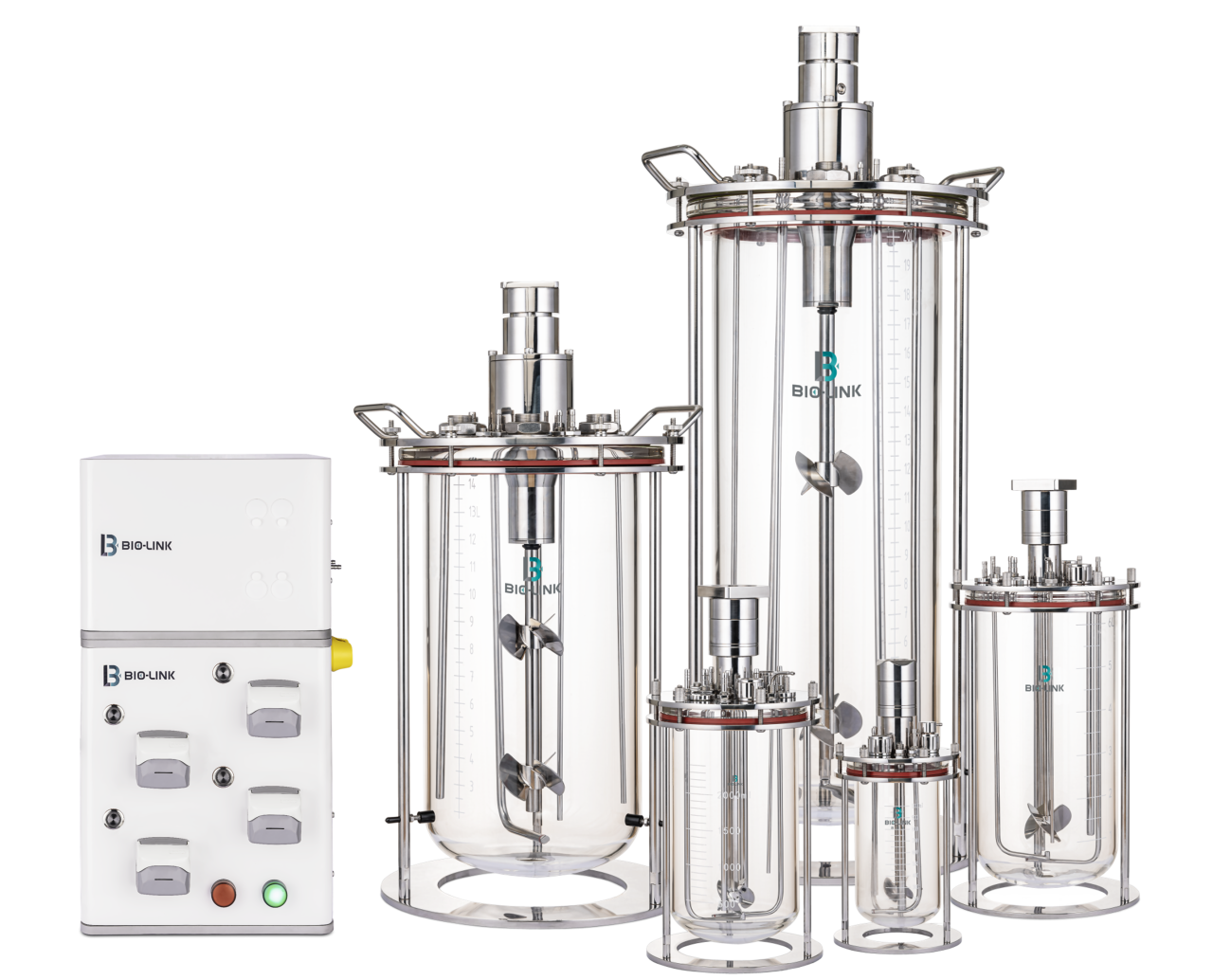

CytoLinX^® GB台式玻璃生物反应
